Джилекс Сливной клапан 32 мм

Характеристики Джилекс Сливной клапан 32 мм:

Максимальное давление - 10 бар

Диапазон температур воды от +1°C до +35 °C

Гарантия

 Срок службы

Описание Джилекс Сливной клапан 32 мм:

Сливной клапан 32 мм - это фитинг с обратным клапаном и управляемым сливом "Фокус". Предназначен для слива воды из трубопровода обратно в источник для зимней консервации или в случае ремонта системы, либо в местах, где невозможно заложить трубопровод ниже глубины промерзания.

Характеристики:

• Подходит для питьевого водоснабжения;
• Устанавливается без сварочных работ;
• Не подвержен коррозии;
• Быстрый и простой монтаж.
• Во время эксплуатации сливной клапан не требует технического обслуживания, при условии отсутствия в перекачиваемой воде механических примесей абразивного типа.

Во время эксплуатации сливной клапан не требует технического обслуживания, при условии отсутствия в перекачиваемой воде механических примесей абразивного типа.

Ограничения:

1. Установка сливного клапана Джилекс ниже 5 метров от уровня земли, может привести к затруднению открывания;
2. Рекомендуется использовать шнур из синтетических материалов.
3. Место установки должно быть чистым, без песка, грязи и посторонних частиц;

Чтобы сбросить воду необходимо:

1. Отключить насос от сети, что бы он не создавал подпор водяного столба.
2. Открыть краны в доме, чтобы дать воде свободный ход на обратный излив.
3. Извлечь верёвку из под крышки оголовка, потянуть её на себя и зафиксировать в таком положении до полного слива системы.
4. После полного опорожнения системы вернуть верёвку в исходное положение.

 Скачать схему установки

	Сливной клапан поставляется в сборе, перед монтажом необходимо отсоединить хомут (селедку) от сливной части, открутив четыре винта шестигранником (3 мм), по направлению против часовой стрелки.

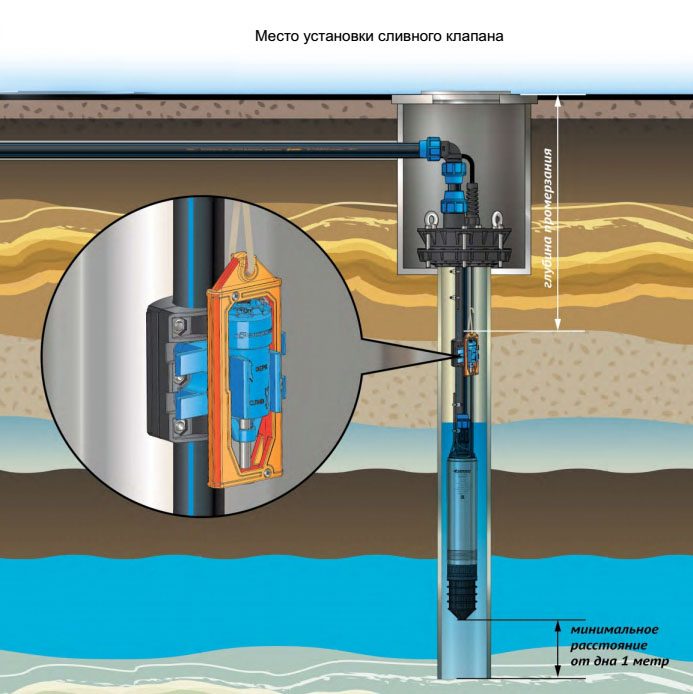

	Разобрать хомут (селедку), открутив шесть винтов шестигранником (5 мм), по направлению против часовой стрелки. Выбрать место установки на трубе ПНД ниже глубины промерзания, но не глубже 5 метров от уровня земли.
	Установить хомут (селедку) на место, уплотнив кольцом и стянуть шестью болтами и гайками, шестигранником ( 5 мм) по часовой стрелке. Убедиться, что в месте соединения хомута со сливной частью нет посторонних частиц.
	Для идеального совпадения отверстия в трубе с хомутом (селедкой), аккуратно просверлить отверстие диаметром 10 мм, не задевая задней стенки трубы ПНД. Зачистить отверстие от заусенцев, стружки.
	Аккуратно, до упора, соеденить сливную часть с хомутом (селедкой) так, что бы проушина была сверху.
	Затянуть четыре винта, шестигранником (3 мм) по часовой стрелке.
	Крепко закрепить на верхней проушине сливной части шнур из синтетического материала.
	Второй конец шнура зафиксировать на карабине оголовка или поверхности так, чтобы он не был натянут и имел 80-100 см свободного хода.

Инструкция по эксплуатации - Сливной клапан
